产品概述

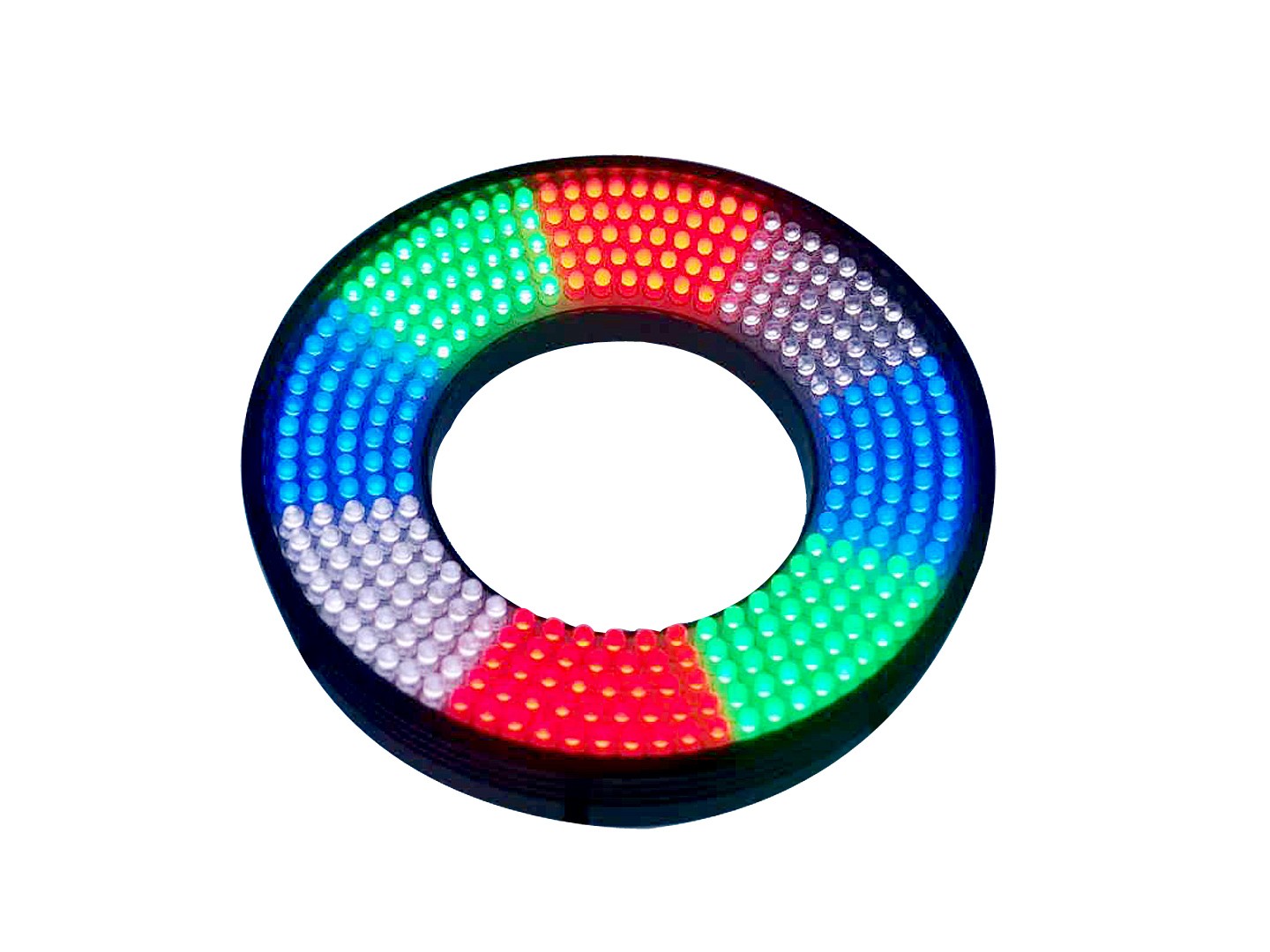

环形八分区光源由高亮LED均匀阵列组合而成,性能稳定,安装方便,将360°环形光源分为八等份,每扇区域45°。每扇区域相互独立点亮,相机做高速同步拍摄,分别拍八张图片
应用范围 产品特点
IC等半导体产品外观印刷字符检测 独特散热结构,高密度LED陈列
PCB电路基板于元件检测 安装简单、设计紧凑
集成电路印字检测 可选配漫反射板增加光源均匀性
检测板装药缺片和颗粒破损
字符识别检测、条形二维码识别
显微镜头照明使用
八分区环形光源 | ||||||||
型号表格 | ||||||||
序号 | 度数 | 型号 | 电压 | 颜色 | 功率(R) | 功率(G B W) | 灯珠排数 | 图纸下载 |
---|---|---|---|---|---|---|---|---|
1 | 15 | JC-BFRL-120-15-RGB | 24V | RGB | 13.3W | 13.3W | 5 | 下载 |
1 | 15 | JC-FQRL-90-15 | 24V | RGBW | 6.7W | 8.8W | 无 | 下载 |
2 | 15 | JC-BFRL-120-15 | 24V | RGBWY | 10.8W | 14.1W | 5 | 下载 |
2 | 60 | JC-FQRL-140-60 | 24V | RGBW | 10.5W | 13.5W | 无 | 下载 |
3 | 15 | JC-FQRL-180-15 | 24V | RGBW | 18,5W | 24W | 无 | 下载 |
4 | 45 | JC-FQRL-180-45 | 24V | RGBW | 18,5W | 24W | 无 | 下载 |
5 | 75 | JC-FQRL-120-75 | 24V | RGBW | 3.9W | 5W | 无 | 下载 |
6 | 75 | JC-FQRL-150-75 | 24V | RGBW | 4.8W | 6.3W | 无 | 下载 |
10 | 无 | JC-FQHPD-115 | 24V | RGBW | 6W | 8.2W | 无 | 下载 |
